NSG–1700AS, NSG–1700TS
Сервера удалённого управления с беспроводным подключением

NSG–1700TS — компактный асинхронный сервер с расширенными функциями для удалённого управления оборудованием на телекоммуникационных узлах
  • От 6 до 34 портов RS–232
  • 2 портa Ethernet
  • Опции LTE 2×SIM, Wi-Fi
  • Reverse Telnet, Reverse SSH, Raw TCP
  • VPN
  • RADIUS/TACACS+

Асинхронные (терминальные, консольные) серверы NSG — экономичные и мощные устройства для управления телекоммуникационным оборудованием, размещённым на удалённых площадках, через консольные порты. Помимо простого преобразования из Ethernet в RS–232 (Reverse Telnet), они обеспечивают ряд расширенных возможностей, делающих их универсальным решением для широкого класса задач. Устройства выпускаются в различной конфигурации с числом портов RS–232 от 6 до 25.

Особенность устройств NSG, по сравнению с другими продуктами данного класса — это возможность штатной установки беспроводных опций LTE (2×SIM, откат на все режимы 2G и 3G) или Wi-Fi. С их помощью организуется резервный канал связи через сотовых операторов или городскую сеть Wi-Fi, либо локальная технологическая сеть Wi-Fi на площадке. Многоуровневая система контроля за работоспособностью каналов связи, отлаженная на критически ответственных банковских применениях продуктов NSG, гарантирует максимально возможную доступность устройства при подключении как через проводных, так и через беспроводных поставщиков услуг. Кроме того, с помощью сотового интерфейса можно организовать, на фоне обычной передачи данных, управление на основе SMS, а также оповещение о критических событиях на площадке.

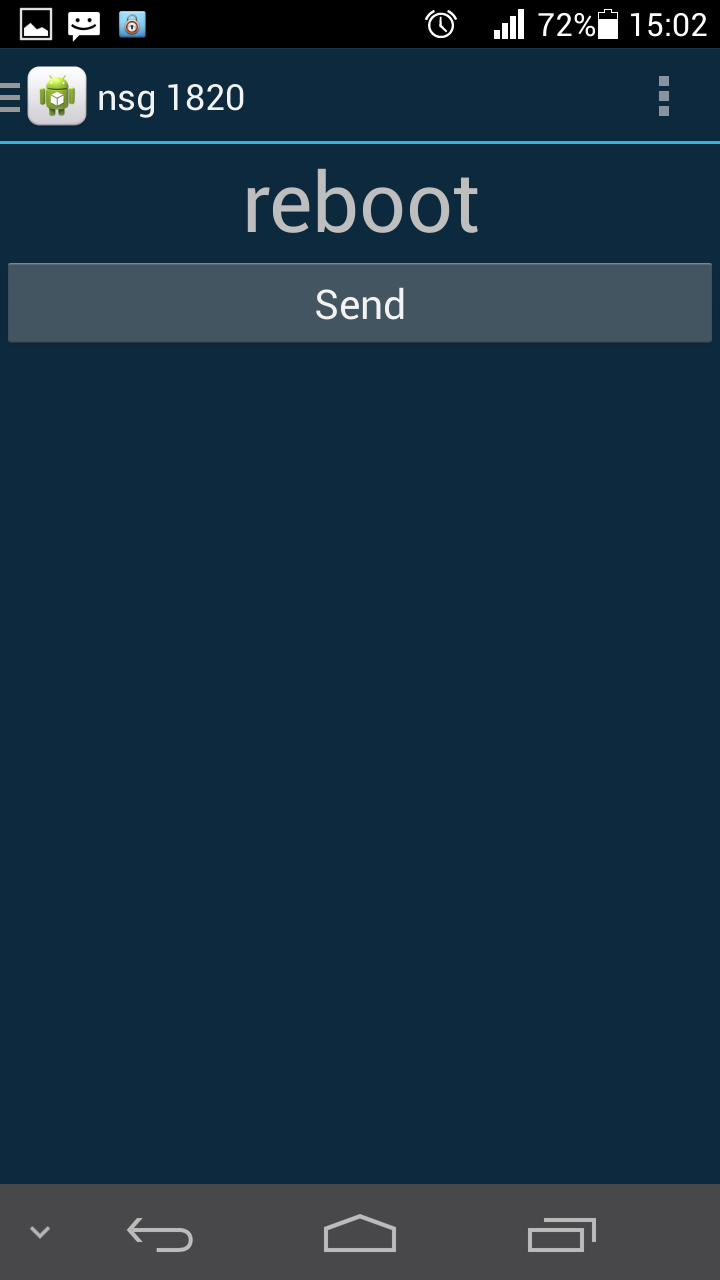

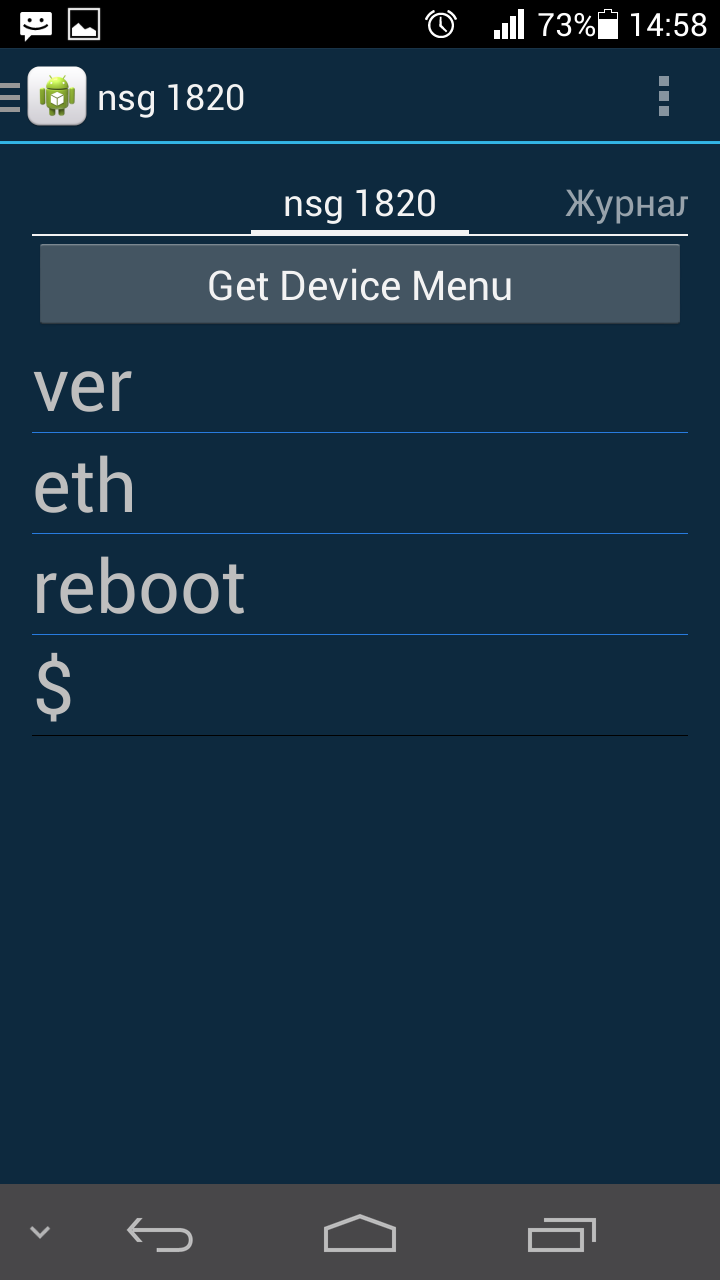

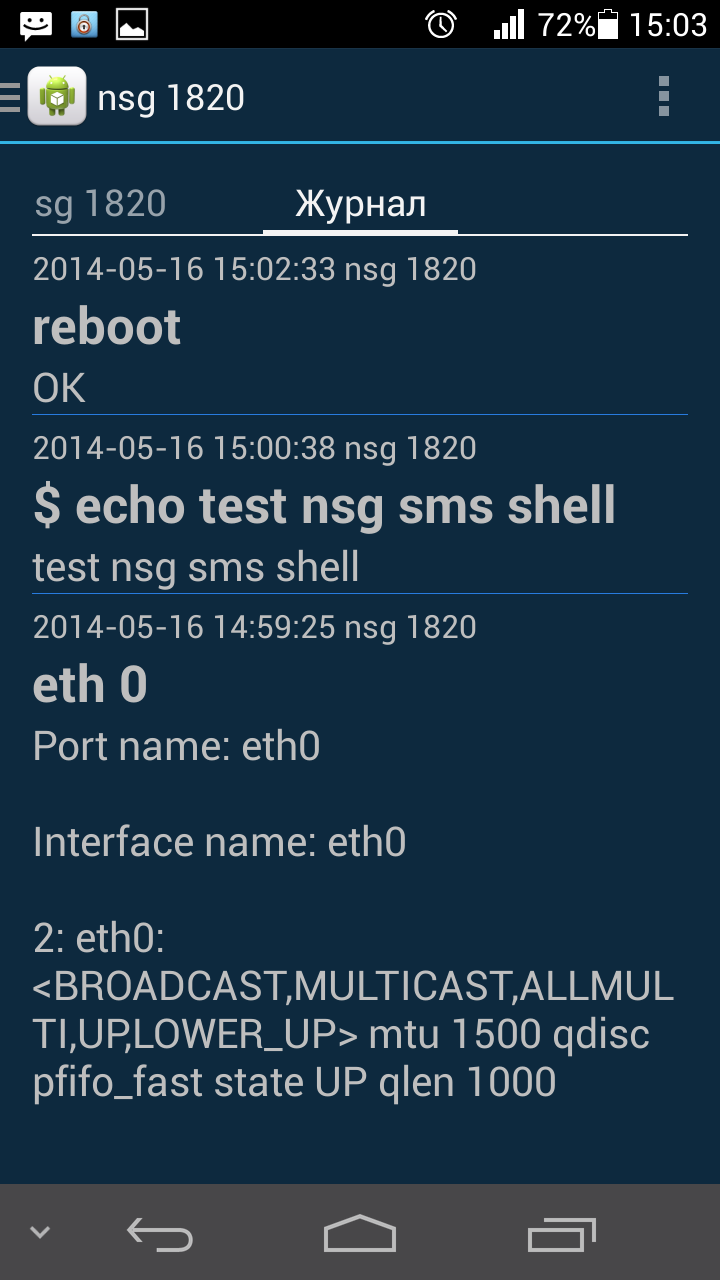

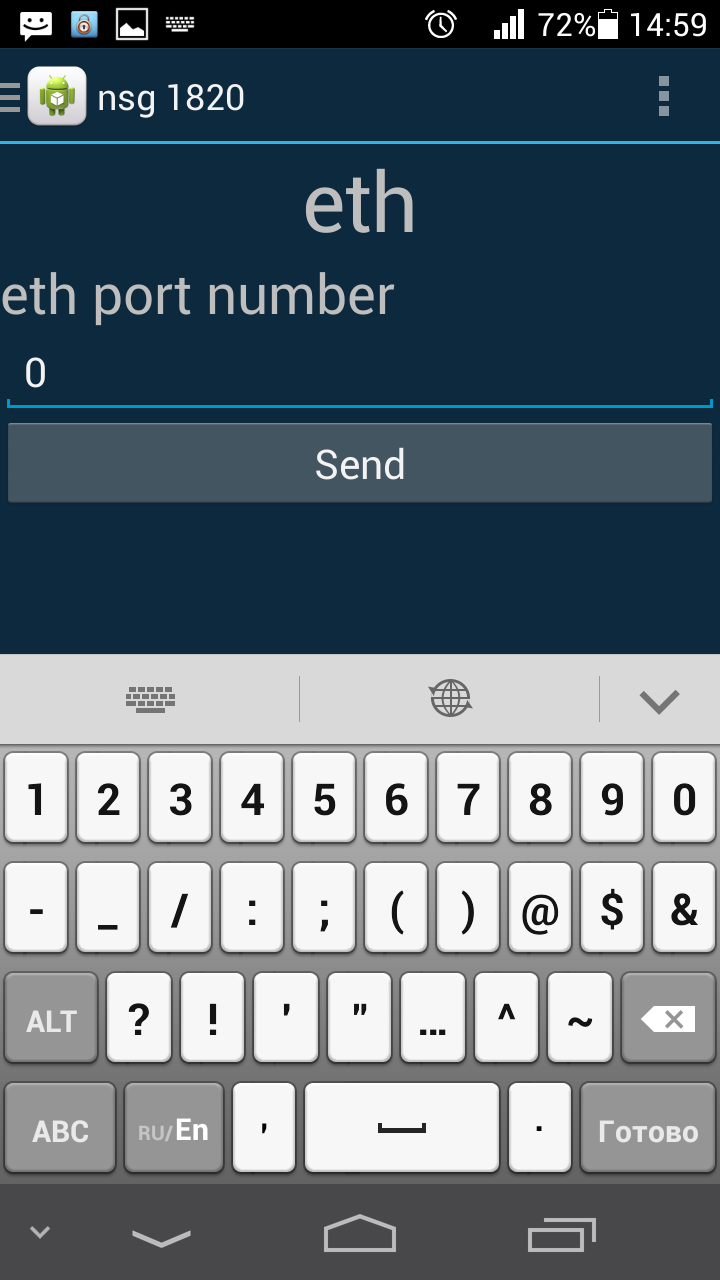

Интерфейс приложения на экране мобильного телефона Выполнение сетевых операций на устройстве NSG по SMS Рестрат устройства по SMS Журнал SMS-управления
Приложение NSG SMS Manager на мобильном телефоне (вариант)

Наряду с традиционным режимом Reverse Telnet, имеется защищённый аналог — Reserse SSH. Эти режимы предусматривают передачу текстовых команд. Для прозрачной передачи бинарных данных предусмотрен специальный режим Raw TCP. Это позволяет организовать удалённый доступ к таким типам оборудования, которые требуют управления только фирменной утилитой производителя через физический COM-порт.

Широкий выбор технологий туннелирования и VPN, включая Wireguard, IPsec (c поддержкой NAT Traversal и сертификатов X.509), OpenVPN, STunnel и др., обеспечивает безопасный доступ на удалённую площадку. Кроме того, установление туннеля со стороны удалённой площадки позволяет обойтись без покупки реального статического IP-адреса для неё; экономия от такого решения, помноженная на число площадок, в долгосрочной перспективе перевешивает разовую стоимость любого оборудования.

С помощью централизованной аутентификации по RADIUS и/или TACACS+ администратор устройства может эффективно управлять доступом многих пользователей ко многим устройствам на разных площадках.

Расширенные возможности встроенной консольной утилиты позволяют выполнить даже такую нетривиальную последовательность действий, как сгенерировать локальный BREAK, используемый для входа в меню системного загрузчика на оборудовании некоторых производителей, зайти в это меню, обновить на этом устройстве основное ПО (с помощью встроенного сервера TFTP или FTP и карты microSD в качестве расширения памяти), а затем рестартовать его по питанию. Таким образом, достигается полная эмуляция физического присутствия администратора на площадке.

Управление устройством возможно посредством HTTP/HTTPS, Telnet/SSH, SNMP или SMS. Для рассылки оповещений может использоваться SMS или электронная почта, а также собственная система централизованного мониторинга NSG.

NSG–1700AS — многопортовые асинхронные серверы с расширенными функциями для удалённого управления оборудованием на телекоммуникационных узлах

Линейка серверов NSG–1700AS выпускается в 19" форм-факторе, с количеством портов от 10 до 34. Все модификации, за исключением 34-портовой, могут оснащаться беспроводной опцией.

Терминальный сервер NSG–1700TS, наоборот, предназначен для управления небольшими группами оборудования — до 6 единиц. Он выпускается в компактном металлическом корпусе с возможностью крепления на стену.

Основные характеристики:

  NSG–1700AS NSG–1700TS
Процессор Freescale/NXP i.MX6UL
Оперативная память 512 МБ
Энергонезависимая память 128 МБ
Ethernet 2×10/100Base–T
RS–232/console 10 / 18 / 26 / 30 / 34 6
Посадочное место для опций LTE, WiFi 1 (кроме NSG–1700AS.34) 1
Гнёзда для SIM-карт 1 (кроме NSG–1700AS.34) 2
Гнездо MicroSDHC 1 1
Примечания
  1. Опции устанавливаются по заказу при изготовлении устройства, в заводских условиях, и не предусматривают дальнейшей до-/переустановки пользователем. (В отличие от сменных модулей в устаревших типах устройств NSG.)
  2. Антенны входят в комплект для всех беспроводных опций.
  3. Опция LTE поддерживает FDD, TDD, все режимы UMTS (3G) и GSM (2G).
  4. В NSG–1700TS опция LTE работает с 2 SIM-картами поочерёдно. Выбор SIM-карты осуществляется программно.
Коды заказа
NSG–1700AS.34 Сервер удалённого управления NSG–1700AS: 2×Fast Ethernet, 34×RS–232/конс.(RJ–45), microSDHC, 19"×1U
NSG–1700AS.30 Сервер удалённого управления NSG–1700AS: 2×Fast Ethernet, 30×RS–232/конс.(RJ–45), microSDHC, 1 беспроводная опция, 19"×1U
NSG–1700AS.26 Сервер удалённого управления NSG–1700AS: 2×Fast Ethernet, 26×RS–232/конс.(RJ–45), microSDHC, 1 беспроводная опция, 19"×1U
NSG–1700AS.18 Сервер удалённого управления NSG–1700AS: 2×Fast Ethernet, 18×RS–232/конс.(RJ–45), microSDHC, 1 беспроводная опция, 19"×1U
NSG–1700AS.10 Сервер удалённого управления NSG–1700AS: 2×Fast Ethernet, 10×RS–232/конс.(RJ–45), microSDHC, 1 беспроводная опция, 19"×1U
NSG–1700TS Сервер удалённого управления NSG–1700TS: 2×Fast Ethernet, 6×RS–232/конс.(RJ–45), microSDHC, 1 беспроводная опция
opt.WiFi.1 Опция: встроенный интерфейс Wi-Fi IEEE 802.11b/g, 2 внешние антенны в компл.
opt.WiFi.3 Опция: встроенный интерфейс Wi-Fi IEEE 802.11b/g/n, до 150 Мбит/с, 2 внешние антенны в компл.
opt.LTE/3G Опция: встроенный интерфейс LTE / UMTS / GSM, 2×SIM, 2 внешние антенны в компл.
ant.LTE/3G Антенна LTE/3G (в качестве ЗИП)
opt1700.15V Опция: замена БП переменного на 9…26В постоянного тока (только для NSG–1700TS)
CAS–V24/D9/FC/A Кабель V.24 (RS–232) DCE, асинхр., RJ–45m/DB–9f, 1,8 м, Cisco-compatible
